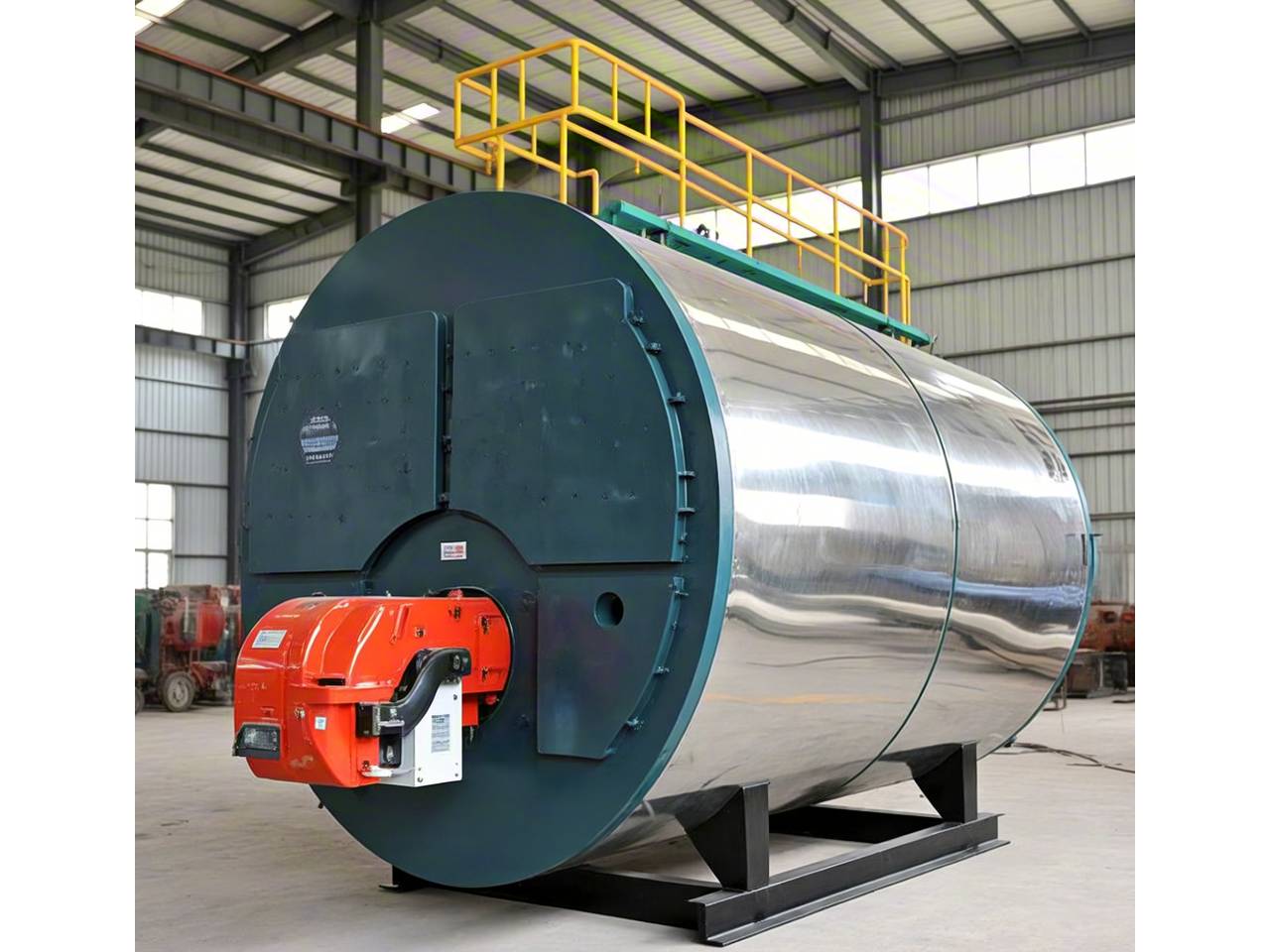

卧式燃油（气）真空热水组

卧式燃油（气）真空热水锅炉型号:

  • 1.ZWNS 0.23
  • 2.ZWNS 0.35
  • 3.ZWNS 0.52
  • 4.ZWNS 0.70
  • 5.ZWNS 1.05
  • 6.ZWNS 1.40
  • 7.ZWNS 1.75
  • 8.ZWNS 2.10
  • 9.ZWNS 2.80
  • 10.ZWNS 3.50
  • 11.ZWNS 4.20
  • 12.ZWNS 5.60
  • 13.ZWNS 7.0
主要技术参数:（PS - 图表可左右滑动观看）
名称 单位/型号 ZWNS 0.23 ZWNS 0.35 ZWNS 0.52 ZWNS 0.70 ZWNS 1.05 ZWNS 1.40 ZWNS 1.75 ZWNS 2.10 ZWNS 2.80 ZWNS 3.50 ZWNS 4.20 ZWNS 5.60 ZWNS 7.0
最大连续输出 Mw 0.23 0.35 0.52 0.70 1.05 1.40 1.75 2.10 2.80 3.50 4.20 5.6 7.0
10⁴kcal/h 20 30 45 60 90 120 150 180 240 300 360 480 600
高温热水 进/出口水温 ℃ 85/110 85/110 85/110 85/110 85/110 85/110 85/110 85/110 85/110 85/110 85/110 85/110 85/110
设计流量 m³/h 8 12 18 24 36 48 60 72 96 120 144 192 240
接管口径 mm DN50 DN80 DN80 DN100 DN125 DN125 DN125 DN150 DN200 DN200 DN200 DN200 DN250
采暖热水 进/出口水温 ℃ 60/80 60/80 60/80 60/80 60/80 60/80 60/80 60/80 60/80 60/80 60/80 60/80 60/80
设计流量 m³/h 10 15 22.5 30 45 60 75 90 120 150 180 240 300
接管口径 mm DN50 DN80 DN80 DN100 DN125 DN125 DN125 DN150 DN200 DN200 DN200 DN200 DN250
卫生热水 进/出口水温 ℃ 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60 20/60
设计流量 m³/h 4 6 9 12 18 24 30 36 48 60 72 120 150
接管口径 mm DN40 DN65 DN65 DN80 DN100 DN100 DN100 DN125 DN150 DN150 DN150 DN150 DN250
热媒水容量 L 465 690 720 830 1650 1750 2030 2600 4900 5600 6400 7250 8650
燃料最大耗量 0#柴油 Kg/h 21.2 31.8 47.5 63.3 95 126.6 158.3 189 256 320 384 514 636
重油 Kg/h 23.1 34.7 52 69.4 104.1 138.8 173.5 198 277.5 346 416 554 697.2
天燃气 Nm³/h 24.2 36.3 54.4 73 108.7 145 181.2 216 290 362 435 580 729.5
电源 3相 380V 50Hz
排烟温度 ℃ 130 130 130 130 130 130 130 130 130 130 130 130 130
锅炉净重 Kg 1870 2250 2400 3050 4800 5230 6070 8043 8168 10200 12130 13560 14230
TIANDA

技术特点

ZWNS真空热水机组始终在负压下运行，永无膨胀爆炸的危险，具有常压和承压锅炉所无法比拟的安全可靠

ZWNS真空热水机组采用管壳式换热器，换热器管采用紫铜管制造。真空热水机组烟管内采用扰动片，换热器内采用高效热管，增强了换热效果，减少了换热面积，使结构更加紧凑，大大减少了占地面积。

ZWNS真空热水机组设有真空开关、防爆安全阀、低水位保护装置，不存在超压、空烧和爆管的危险。采用电脑控制，可以自动检查性能，随负荷变动调整运转，轻故障自动处理，重故障报警及停机，实行一键开机、一键关机。

适合宾馆、大专院校、别墅、住杂楼、集体宿舍采暖和卫生用水，也是养殖、化工、医药、食品等行业生产工艺用热水的首选供热设备。
